有結晶析出的三效蒸發器已經廣泛應用于化工、制藥、食品等領域，它以其高效節能、精確結晶控制、環保減排的優勢，能顯著提升企業的生產效率和產品質量，同時降低能耗和成本，為企業創造顯著的經濟和社會效益；在生產企業中發揮著重要價值，是現代化工生產中不可或缺的重要設備之一。
有結晶析出的三效蒸發器由于工藝設計和計算十分復雜，對技術人員的要求也非常高，如果經驗不足，專業度不夠，很容易出現蒸發器系統結垢問題、沸點溫升問題、 物料物性不匹配等問題出現。
面對這種情況，湖北武漢開達結晶作為蒸發器系統核心技術工藝的設計者、指引者和傳播者，多年以來專注于蒸發器節能增效工藝技術和產品的研究、應用及推廣。
為了讓更多同行技術人員能夠掌握精確的蒸發器工藝設計計算和科學的應用方法，開達結晶聯合技術總工劉殿宇總工程師，推出公益系列知識講解，希望促進行業共同進步。
下面結合劉殿宇總工程師的項目經驗，帶大家詳細了解一下有結晶析出的三效蒸發器的工藝設計計算原理吧。

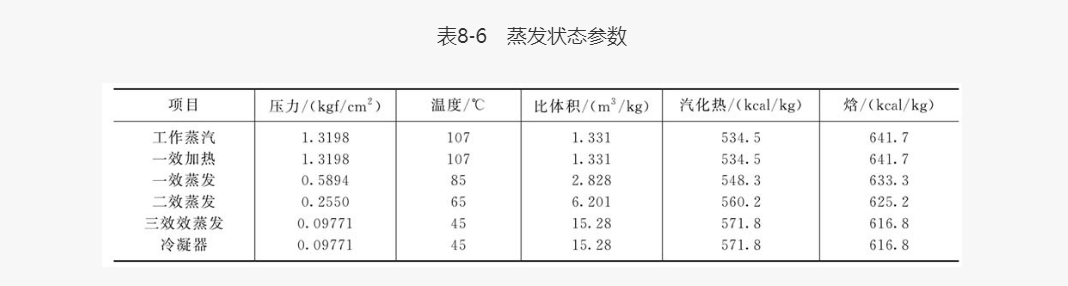

物料介質為含鹽廢水,蒸發器生產能力:4000kg/h,pH值:5,進料黏度:10cP進料質量分?jǐn)?shù):8%~10%,進料溫度:20℃,出料質量分?jǐn)?shù):50%(含鹽約18%),一效加熱溫度:107℃,最高蒸發溫度:87℃,使用蒸汽壓力:0.2MPa,蒸發器狀態參數如表8-6所示。

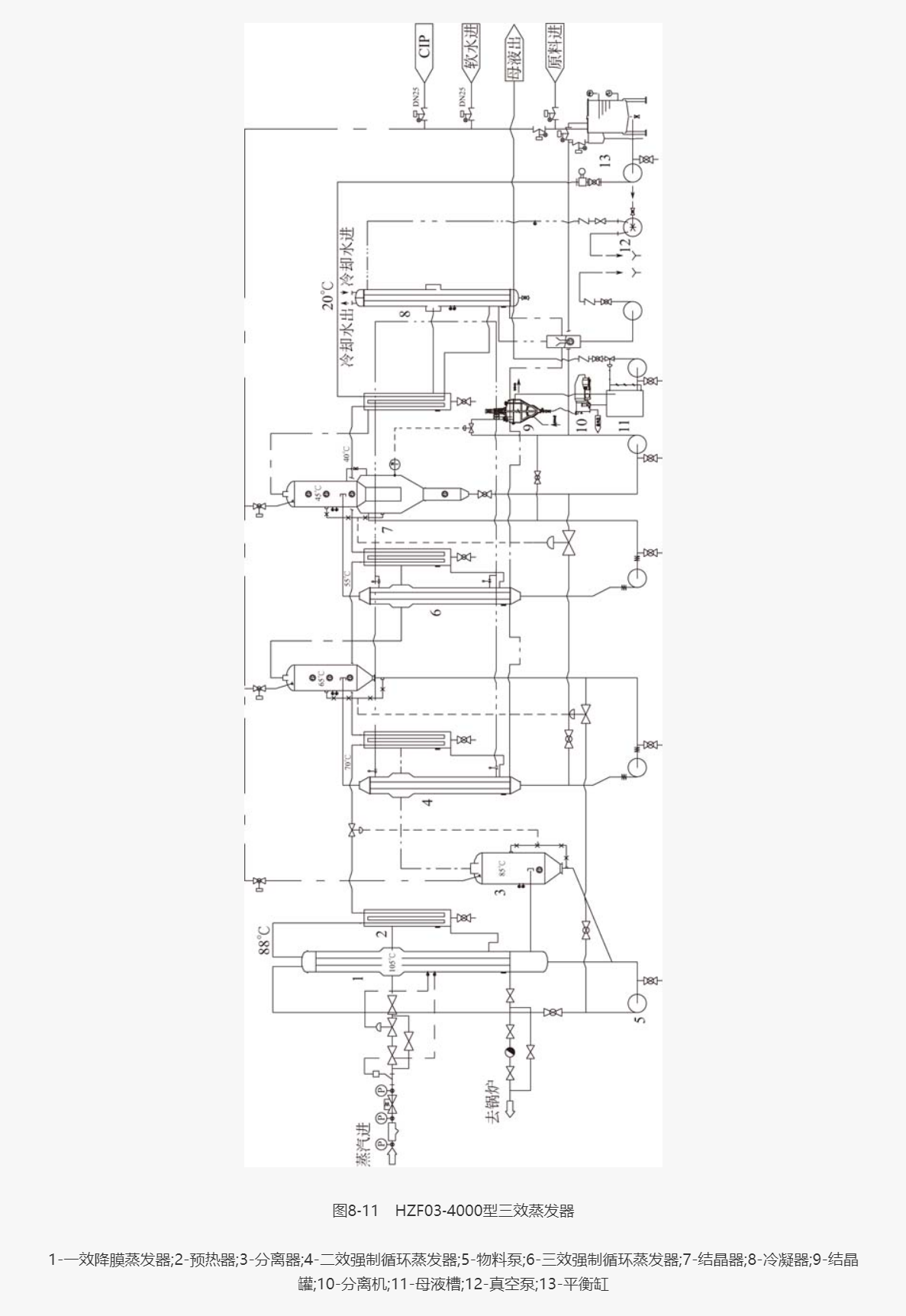

本例采用混合型三效蒸發器,即一效為降膜式蒸發器,二、三效為強制循環蒸發器。采用并流加料,末效出料。由于進料溫度為20℃,進料溫度較低,本例采用四組列管式換熱器作為預熱器對進料逐級進行預熱,將物料預熱至88℃,由于在蒸發過程中有氣化鉀結晶析出,未效采用帶有奧斯陸結晶器的強制循環蒸發器,如圖8-11所示。凡是與物料接觸部位均采用TA2材料制造。
采用全自動控制,即在PLC觸摸屏上進行參數設定調整及控制。假設一效蒸發量2040kg/h;二效蒸發量988kg/h;三效蒸發量972kg/h。
本計算不計蒸發過程中料液比熱的微小變化,以下計算同。本蒸發系統的預熱采用四個預熱級,將進料溫度由20℃預熱至為88℃

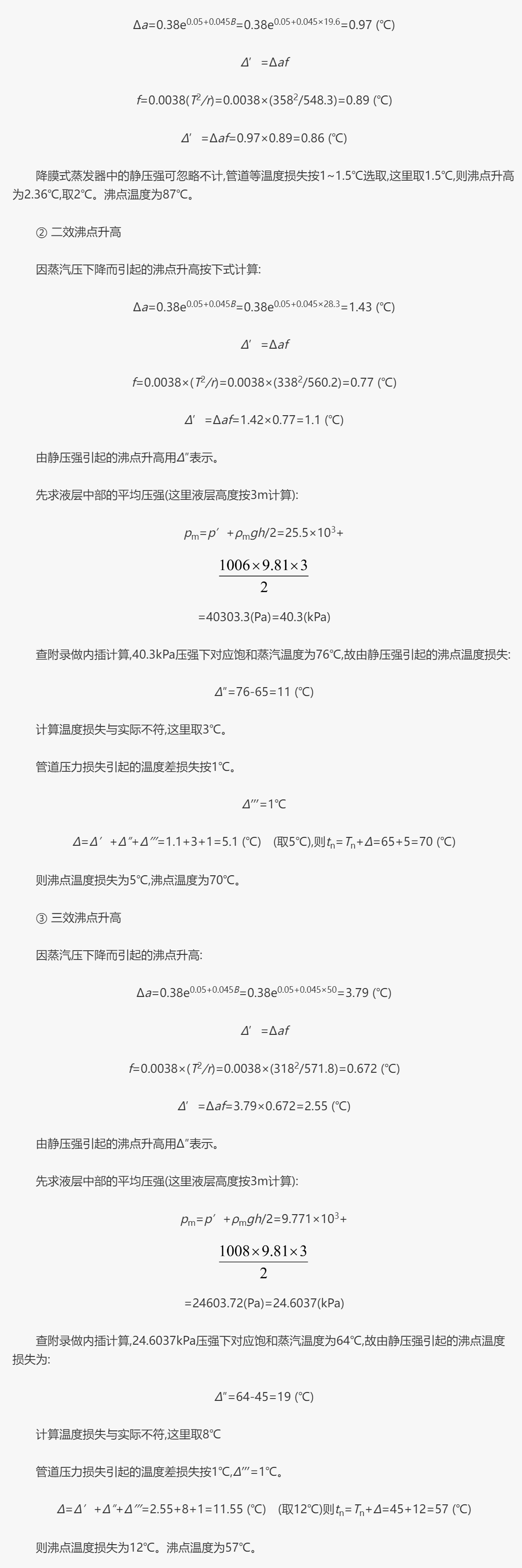

本計算不計由于假設蒸發量與熱平衡后蒸發量的出入引起沸點升高的微小變化,不計由于濃度的升高比熱的微小變化。因蒸汽壓下降而引起的沸點升高按下式計算:

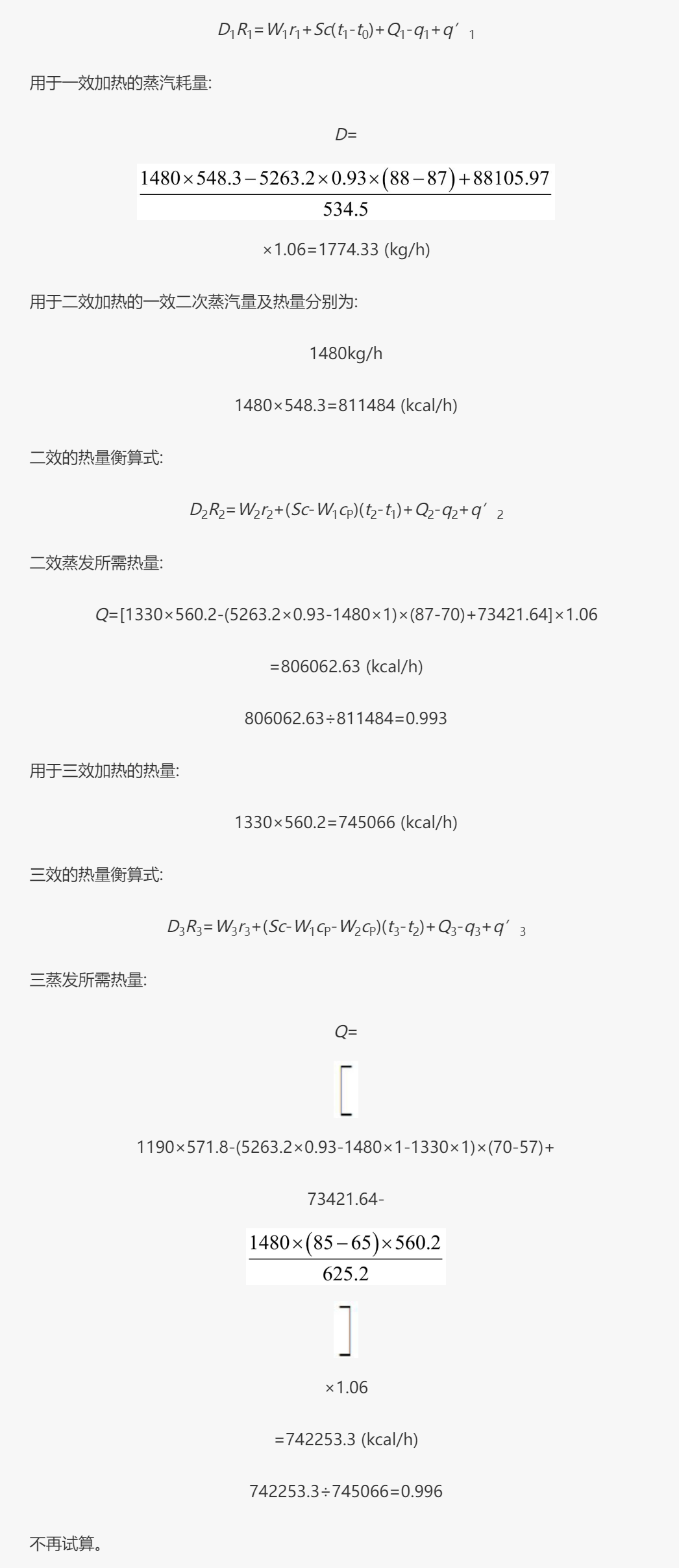

蒸發量分配:-效1480kg/h;二效1330kg/h;三效1190kg/h(由熱平衡多次試算而得)。各效占總蒸發量質量百分?jǐn)?shù):一效37%;二效33.25%;三效29.75%。沸點溫度:-效沸點87℃;二效沸點70℃;三效沸點57℃

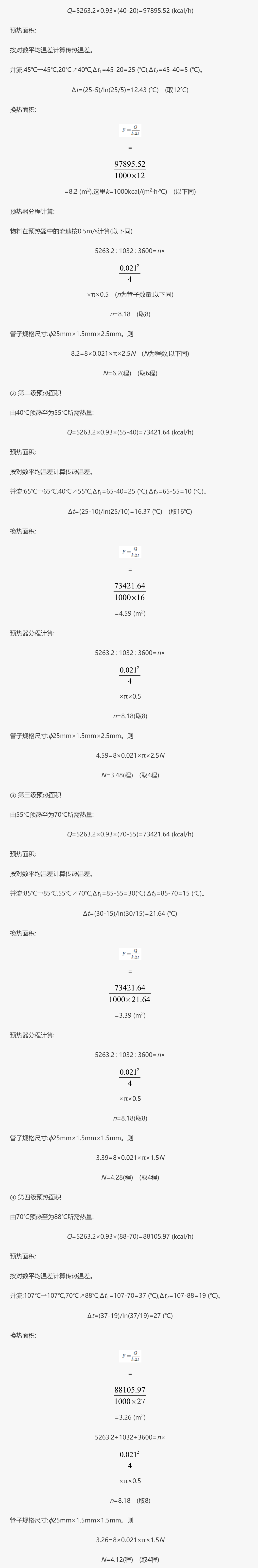

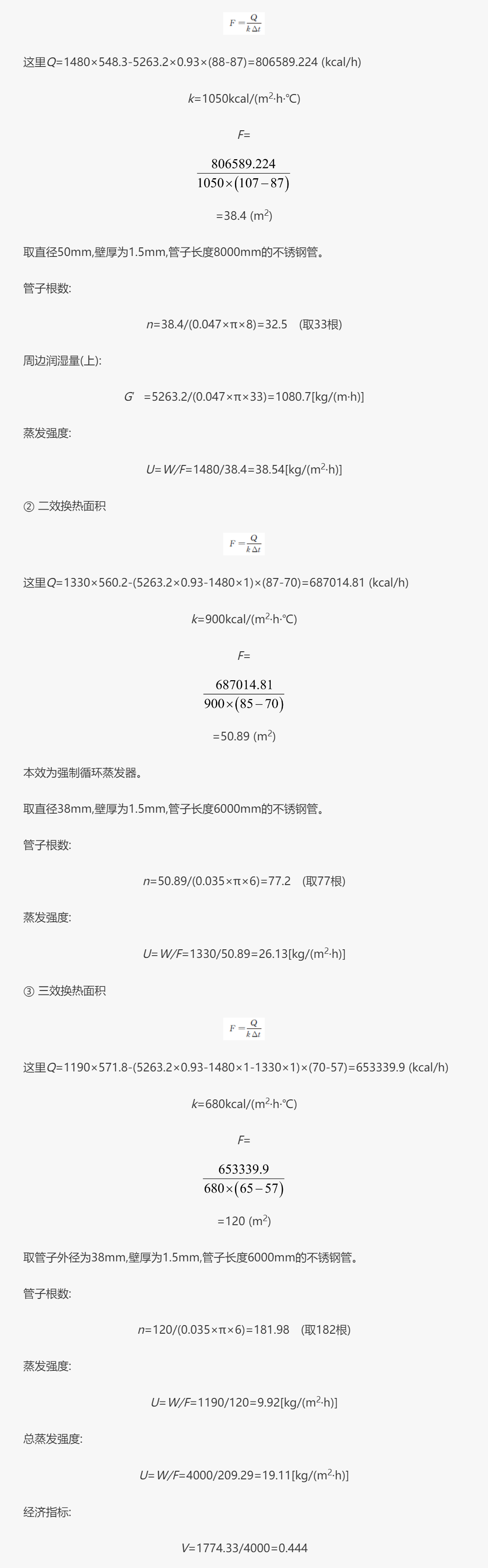

因?yàn)閺U水的成分復雜,一效的溫差比較大,所以傳熱面積比較小;但是,一效加熱溫度最高,從周邊潤濕量看,實際換熱面積應按計算面積的1.25倍進行選取,這樣一效換熱面積為:1.25x38.4m2=48(m?),降膜管根數為41根,周邊潤濕量為868.8kg/(m·h),這個周邊潤濕量也是安全的,二、三效也要隨之按計算面積的1.25倍進行選取,這樣二、三效面積分別為:63.575m2150㎡。一效管子增加后蒸發溫度要降低,但總體是安全的。增加管子之后總面積為261.575 ㎡,每蒸發1t水需要的換熱面積為68.8㎡,這是安全的。需要特別說明的是這種使用一次蒸汽作為加熱熱源的多效蒸發器,必須是等于或高于沸點進料,否則很難連續進料連續出料,即很難達到生產能力。只有廢水這樣的多組分溶液,傳熱溫差較大的情況下才這樣修正計算,其他單一物料只是在計算基礎上稍微做修正即能滿足生產工藝要求。從上述計算可看出,用于廢水蒸發的多效蒸發器各效傳熱溫差不宜選擇過大,否則計算出的換熱面積過小,風險加大。因此,各效傳熱溫差的分配應盡量控制在15℃以?xún)?nèi),設計時一效加熱溫度不宜過高,這樣生產過程中提高加熱溫度的可能性就大。④ 強制循環泵流量及揚程二效強制循環泵的流量計算:

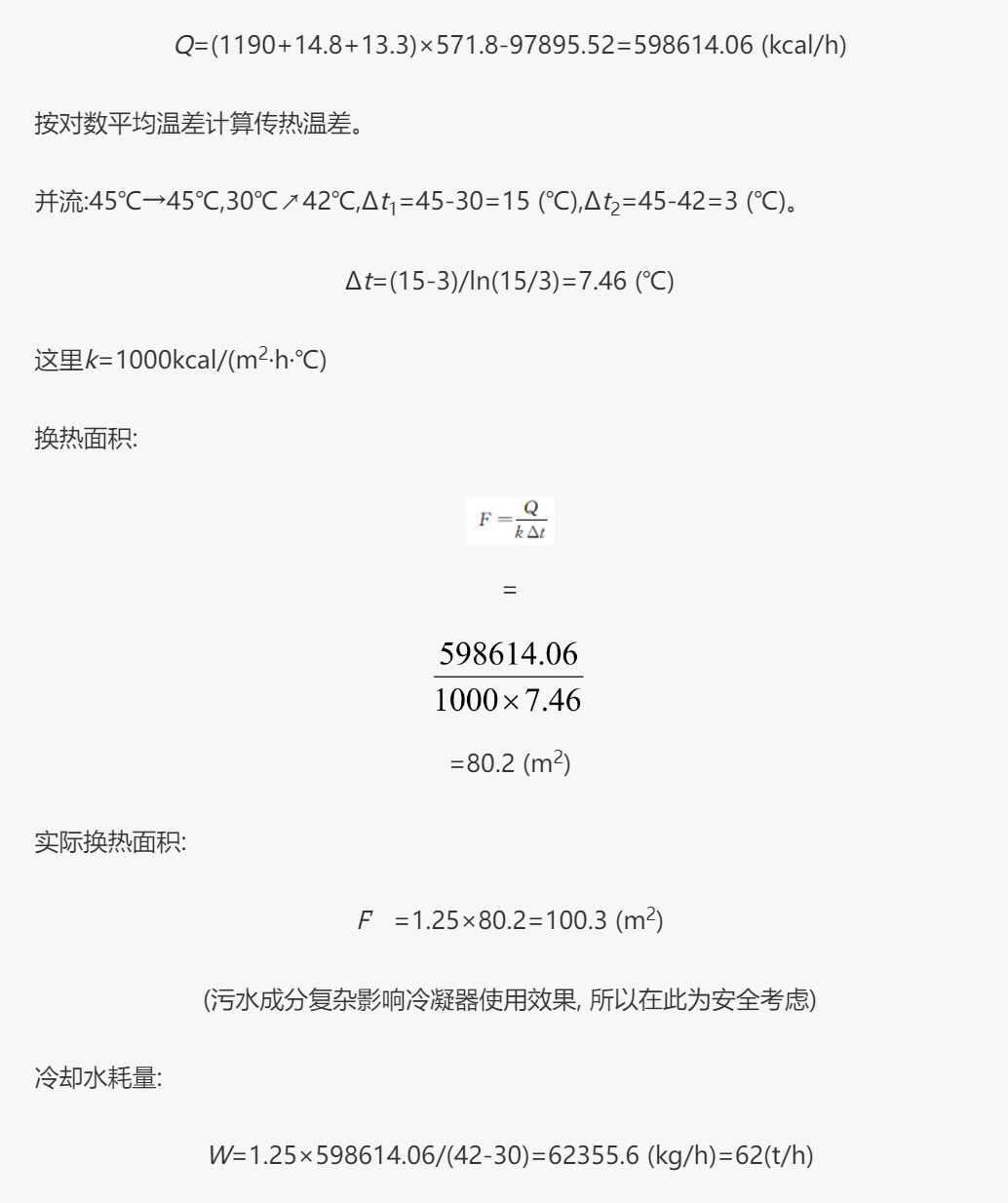

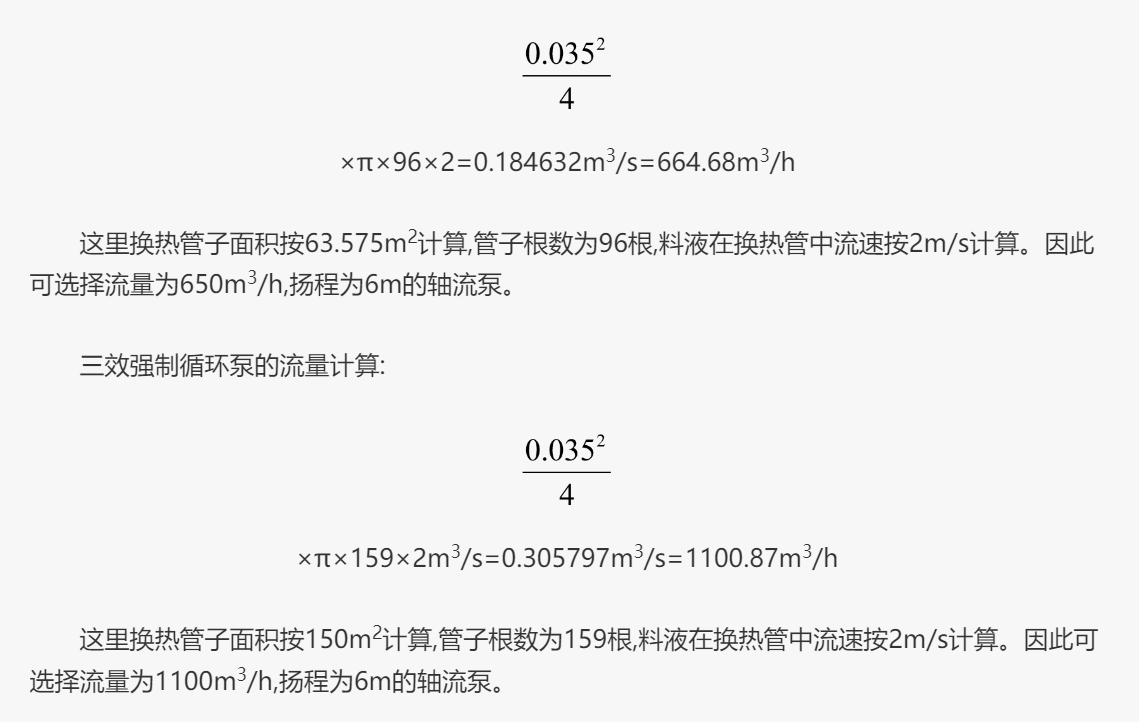

這里換熱管子面積按150 ㎡計算,管子根數為159根,料液在換熱管中流速按2m/s計算。因此可選擇流量為1100m3/h,揚程為6m的軸流泵。冷凝器換熱面積計算(不計二次蒸汽在蒸汽管道的壓力損失)
本例選擇臥式連續離心分離機,按三效蒸發器出料量1263.2kg/h選擇離心機的處理量。從近些年來蒸發器在污水處理行業的應用來看,由于污水的成分復雜,且對設備腐蝕嚴重,應用過程中還存在一定問題。這些問題主要來自?xún)煞矫?一是工藝上的問題,二是蒸發器設計上也存在一定問題。對MVR蒸發器來說建議進入蒸發器前的原料液必須經過預熱,只有將料液溫度預熱至沸點或沸點以上的溫度才有可能滿足蒸發量,實際在生產過程中額外補充一部分生蒸汽,均屬正?，F(xiàn)象。對加熱介質為一次蒸汽的蒸發器,其每小時每蒸發1t水所需要的蒸發換熱面積(不含預熱面積)一般在65㎡左右;MVR蒸發器每小時每蒸發1t水需要的蒸發換熱面積在95~125㎡之間。對于有結晶析出的控制問題,要從以下幾個方面考慮,一是奧斯陸結晶器必須結構合理,有利于晶粒生長;二是控制出料濃度及蒸發溫度;三是要根據結晶器內的溫度情況控制好出晶漿的速度。最容易出現問題的就是出漿泵,晶漿容易在泵內結晶從而導致泵無法正常工作,因此,泵要選擇雙密封的化工流程泵(也可以考慮采用螺桿泵)。應控制好出漿濃度及溫度,保持出漿的連續性及穩定性,有很多晶漿在淘洗腿中結晶滯留都是由出漿連續性不好所致,結晶器保溫效果也很重要。解決泵腔晶漿結晶的問題一般是在進入泵入口管道制作成一段夾套型式的管道,在夾套中通入蒸汽或熱水進行加熱,以防進入泵中晶漿結晶,注意,要控制好加熱溫度。真空泵是排除蒸發系統不凝性氣體,降低料液的沸點,促使料液在低溫真空下蒸發。MVR蒸發器有別于其他型式的真空蒸發器,因?yàn)槭菈嚎s機抽吸二次蒸汽經過壓縮后再去加熱,系統的真空度并沒有也不需要像采用飽和蒸汽作為加熱介質的蒸發器真空度那么高,也沒有那么穩定。如果蒸汽壓縮機排出口是正壓情況下,系統能夠滿足蒸發需要,真空泵可以省略不用。但是系統必須做壓力實驗,保持系統氣密性,不得漏氣。蒸發器尤其是多效蒸發器設計計算比較煩瑣,如熱平衡計算,需要不斷地試算最后才能達到熱平衡。為了節省計算時間,可將本書相關計算公式及數值輸入Excel表格,進行計算(在手算熟練的情況下)。
好了，關于有結晶析出的三效蒸發器的工藝設計計算課程我們講解到這里，各位同行可以試著應用一下，如有疑問歡迎聯系我們交流探討。
